SWITCH POE 5-PORTOWY Z ZASILANIEM BUFOROWYM ATTE IPUPS-5-11-F

  • Numer katalogowy: 16009
  • Producent: ATTE
  • Model: IPUPS-5-11-F
  • Gwarancja: 36 miesięcy
  • Gwarancja dla firm: 36 miesięcy

SWITCH POE 5-PORTOWY Z ZASILANIEM BUFOROWYM
ATTE IPUPS-5-11-F

SWITCH POE 5-PORTOWY Z ZASILANIEM BUFOROWYM
ATTE IPUPS-5-11-F

Najważniejsze cechy

  • Możliwość buforowego zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
  • Możliwość transmisji danych na 280m (w trybie Long Range)
  • bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
  • Możliwość wyłączenia zasilania na wybranych portach PoE
  • wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
  • do 40W mocy na portach PoE
  • Łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
  • Wysoka sprawność modułu zasilacza (90%)
  • Dostępne dwie wartości napięcia zasilania: 12VDC i 48VDC
  • Łatwy i szybki serwis instalacji dzięki modułowej budowie
  • Łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
  • Montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
  • Miejsce na akumulator 18Ah
  • Przepusty kablowe z tyłu obudowy
  • Dystans do ściany/powierzchni montażowej
  • Możliwość zachowania zapasu kabli wewnątrz obudowy

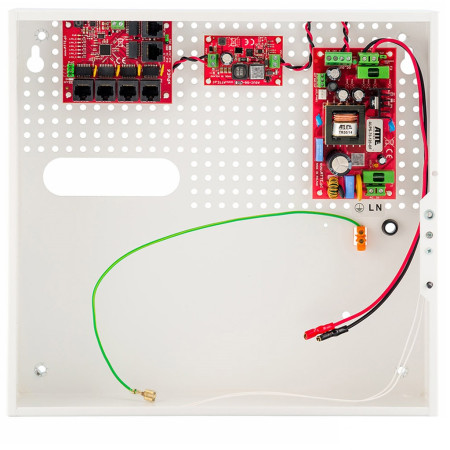

W skład zestawu wchodzą:

  • 1x obudowa ABOX-F
  • 1x zasilacz AUPS-70-120-OF
  • 1x przetwornica ASUC-50-480-OF
  • 1x switch xPoE-6-11-OF

Przeznaczenie

Przeznaczenie

IPUPS-5-11-F to gotowy zestaw, dedykowany do buforowego zasilania systemu telewizji przemysłowej IP składającego się z 5 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Tryb „Long Range” pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP.

Niezarządzalne switche PoE z zasilaczem buforowym serii IPUPS przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Dołączenie odpowiednich akumulatorów zapewnia bezprzerwową pracę układu zasilania przy okresowych zanikach zasilania sieciowego.

Opis

Opis

Switch PoE do 5 kamer IP, w obudowie wewnętrznej ABOX-F, z zasilaczem buforowym 72W, niezarządzalny, 6 portów 10/100Mbps (5xPoE + 1xUplink), bezpieczniki elektroniczne, tryb Long Range, typu IPUPS-5-11-F

Obudowy wewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.

Brak akumulatorów w zestawie.

Specyfikacja techniczna

Specyfikacja techniczna

  • Cecha: Wartość
  • Porty LAN: 6 portów RJ45 10/100Mbps  (5xLAN+PoE, 1xUplink)
  • Obsługiwane odbiorniki PoE (standard / moc max): 802.3af - do 15,4W LAN_1...LAN_5 802.3at - do 30W LAN_1...LAN_5 PoE PASSIVE - do 50W LAN_5 / do 40W LAN_1...LAN_4
  • Wyjścia PoE (standard / tryb zasilania): LAN_1...LAN_5 PoE PASSIVE, mode B (4,5+) (7,8-)
  • Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem): LAN_1...LAN_40,75A / elektroniczne (auto-powrót)LAN_51,25A / elektroniczne (auto-powrót)
  • Mikroprzełączniki SW1: przełącznik 1 "MODE" - tryb pracy switcha przełączniki 2...6 "PoE ON/OFF" - zasilanie PoE na portach LAN_1...LAN_5
  • Tryb pracy "Standard": przełącznik 1 "MODE” w pozycji OFF LAN_1...LAN_6 - zasięg do 100m (10/100Mbps)
  • Tryb pracy "Long Range": przełącznik 1 "MODE” w pozycji ON LAN_1...LAN_4 - zasięg do 280m (10Mbps) LAN_5...LAN_6 - zasięg do 100m (10/100Mbps)
  • Zasilacz sieciowy (rodzaj / typ): impulsowy SMPS / AUPS-70-120-OF
  • Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem): 9A, elektroniczne (po zwarciu może być wymagany restart zasilacza)
  • Zabezpieczenie termiczne zasilacza: TSD (thermal shutdown) 130°C, wymaga restartu
  • Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia: 180...240VAC / T3,15A bezpiecznik topikowy F1
  • Moc wyjściowa zasilacza (ciągła): 72W współdzielone dynamicznie z ładowaniem akumulatora (priorytet ma wyjście zasilania)
  • Sprawność zasilacza: 90% @60W
  • Napięcie wyjściowe zasilacza: 12V +/-15%
  • Napięcie wyjściowe PoE (zasilanie kamer): 48V +/- 2%
  • Budżet mocy dla wyjść PoE (maksymalny): 50W
  • Akumulatory / miejsce w obudowie: 1x akumulator 12V (żelowy lub AGM) / 1x18Ah
  • Prąd ładowania akumulatora: 1A/2A (wybierane zworą JP1)
  • Zabezpieczenie obwodu akumulatora: F6,3A bezpiecznik topikowy F2
  • Zabezpieczenie akumulatora: odłączenie akumulatora przy napięciu poniżej 10,2V
  • Wyjścia sygnalizacji zasilacza / obciążalność / typ: OUF - brak napięcia wyjściowego, ACF - brak napięcia 230AC / 50mA / OC (otwarty kolektor)
  • Montaż obudowy: naścienny, otwory montażowe 6mm
  • Montaż urządzeń wewnątrz obudowy: systemowe otworowanie 4,8mm w rastrze 10,8mm
  • Zakres temperatur pracy: -10°C...+40°C
  • Obudowa (typ / materiał / kolor / zabezpieczenie / przepusty kablowe): ABOX-F / metalowa / biała / tamper otwarcia / tył obudowy, dystans do ściany
  • Wymiary / masa netto / stopień ochrony: 300x320x90mm / 2,38kg / IP20

Cechy
Numer katalogowy 16009
Model IPUPS-5-11-F
Gwarancja 36 miesięcy
Gwarancja dla firm 36 miesięcy
Producent ATTE
