UBIQUITI AIRPRISM-5AC-90-HD

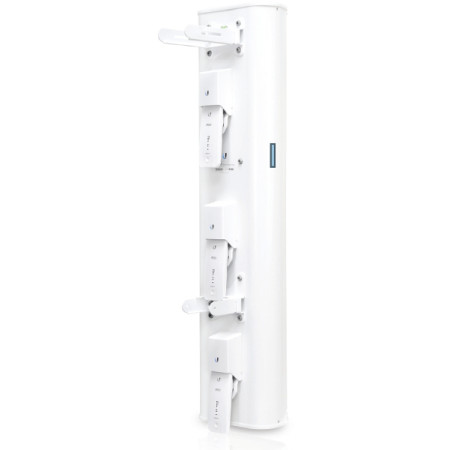

Antena sektorowa Ubiquiti Airprism-5AC-90-HD

Najważniejsze cechy

• Praca w paśmie 5 GHz
• Zysk energetyczny 22 dBi
• Szerokość wiązki (poziomo i pionowo) 3 x 30°
• Podwójna polaryzacja
• Wejście na 3 radia
• Kompatybilność z Rocket 5AC Prism
• 6 złączy antenowych RP-SMA

Opis

AP-5AC-90-HD jest anteną sektorową HD dedykowaną dla urzadzeń airPrism® 5GHz - jest to innowacyjna antena sektorowa dla zastosowań Punkt - Wielopunkt (Point-to-MultiPoint, PtMP).

Antena wyróżnia się znaczącą przewagą w izolacji szumów oraz wydajnością wiązki dla urządzeń Rocket®5ac Prism™ (brak w zestawie) i jest przeznaczona do zastosowań kolokacyjnych.

Trzy urządzenia Rocket5ac Prism zamontowane na pojedynczej antenie umożliwiają maksymalizację przepustowości, wydajniejsze wykorzystanie masztu, łatwość instalacji oraz zmniejszenie kosztów wynajmu masztu.

Dzięki wysokiej odporności na zakłócenia antena airPrism zapewnia doskonałą wydajność wiązki w lokalizacjach o dużym zagęszczeniu sieci.

Antena airPrism oraz urządzenia Rocket5ac Prism zostały zaprojektowane do bezproblemowej współpracy. Każda antena posiada trzy wbudowane uchwyty na urządzenia Rocket, dzięki czemu instalacja nie wymaga stosowania specjalnych narzędzi. Instalacja polega na bezpiecznym zatrzaśnięciu trzech urządzeń Rocket5ac Prism i zamontowaniu całości w miejscu pracy linku.

Trzy urządzenia Rocket5ac Prism są instalowane w części górnej, środkowej i dolnej anteny airPrism. Każde urządzenie radiowe niezależnie nadaje i odbiera sygnał radiowy w ramach swojej 30° wiązki.

Specyfikacja techniczna

• Wymiary: 322.6 x 201.5 x 1300 mm nie licząc uchwytów masztowych i urządzeń Rocket5ac Prism
• Masa: 13.1 kg wraz z uchwytem do masztu oraz nie licząc urządzeń Rocket5ac Prism
• Zakres częstotliwości: 5.15 - 5.85 GHz
• Zysk anteny: 22 dBi
• Szerokość wiązki dla polaryzacji poziomej: 3 x 30° (6 dB)
• Szerokość wiązki dla polaryzacji pionowej: 3 x 30° (6 dB)
• Elektryczna szerokość wiązki: 8°
• Elektryczne obniżenie wiązki: 2°
• Max. VSWR: 1.75:1
• Polaryzacja: Dual-Linear
• Izolacja międzypolaryzacyjna: 30 dB Min.
• Interfejsy: (6) konektory RP-SMA (odporne na warunki atmosferyczne)
• Kompatybilne urządzenia: Rocket5ac Prism, model R5AC-PRISM
• Maksymalny nacisk wiatru: 534 N przy 200 km/h
• Maksymalna prędkość wiatru: 200 km/h
• Uchwyt: Uniwersalny uchwyt masztu, Rocket Bracket oraz odporne na warunki atmosferyczne konektory RF (w zestawie)
• Specyfikacja ETSI: EN 302 326 DN2
• Certyfikaty: CE, FCC, IC
