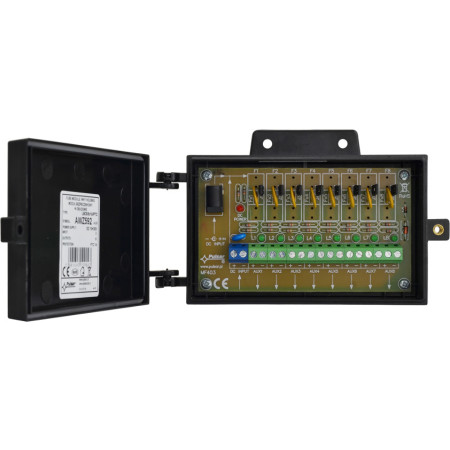

MODUŁ BEZPIECZNIKOWY W OBUDOWIE Pulsar AWZ592

  • Numer katalogowy: 12970
  • Producent: PULSAR
  • Model: AWZ592
  • Zabezpieczenia: Bezpieczniki polimerowe
  • Ilość wejść: 2 szt.
  • Ilość wyjść: 8 szt.
  • Filtr przeciwzakłóceniowy: Nie
  • Typ złącza: Wejście: gniazdo 2.1/5.5 mm / zacisk kablowy; Wyjście: Zaciski kablowe

MODUŁ PULSAR
BEZPIECZNIKOWY W OBUDOWIE AWZ592 LBC8/8x1A/PTC

MODUŁ PULSAR
BEZPIECZNIKOWY W OBUDOWIE AWZ592 LBC8/8x1A/PTC
Przeznaczenie

Przeznaczenie

Moduł bezpiecznikowy LBC8 przeznaczony jest do rozdziału zasilania w systemach CCTV wymagających napięcia z zakresu 10V ÷ 30V DC. Posiada dwa wejścia zasilania: złącze śrubowe i gniazdo DC 5,5/2,1 oraz osiem niezależnie zabezpieczonych bezpiecznikami polimerowymi PTC 1A wyjść zasilania AUX1 ÷ AUX8. Moduł wyposażony jest w zworki J1 ÷ J8 odłączające zasilanie wyjść AUX1 ÷ AUX8 (zacisk „+”). Zadziałanie bezpiecznika PTC sygnalizowane jest przez zgaszenie odpowiedniej diody LED modułu: L1 dla AUX1, L2 dla AUX2 itd. Dodatkowo wejście modułu zabezpieczone jest warystorem chroniącym zasilacz przed skutkami wystąpienia przepięć w układzie zasilania.

Specyfikacja

  • Napięcie zasilania: 10V ÷ 30V DC
  • Pobór prądu: 8 mA ÷ 70 mA @ UIN = 10V ÷ 30V DC
  • Ilość wejść zasilania: 2 - gniazdo DC 5,5/2,1 lub złącze śrubowe
  • Ilość wyjść zasilania: 8 (zaciski AUX)
  • Zabezpieczenia: - przeciwzwarciowe SCP * - przeciążeniowe OLP - przepięciowe - 8 x 1A PTC - 8 x 1A PTC - warystor
  • Sygnalizacja optyczna: Dioda LED czerwona – obecność napięcia zasilania DC Diody LED zielone L1 ÷ L8 – stan wyjść AUX1 ÷ AUX8
  • Warunki pracy: II klasa środowiskowa, -10°C ÷40°C
  • Wymiary: 126 x 78+16 x 42 (WxHxD) [mm] (+/-2)
  • Mocowanie: Wkręty montażowe x2 (otwory Ø4mm)
  • Złącza: - wyjścia zasilania - wejścia zasilania - złącza śrubowe Ф0,51÷2,05 (AWG 24-12) - gniazdo DC 5,5/2,1 - złącze śrubowe Ф0,51÷2,05 (AWG 24-12)
  • Waga netto/brutto: 0,16kg / 0,23kg
  • Deklaracje, gwarancja CE, RoHS,: 2 lata od daty produkcji
  • * Zastosowanie zasilacza o zbyt małej wydajności prądowej może spowodować (w przypadku zwarcia jednego z wyjść modułu) chwilowy zanik napięcia na pozostałych.:

Cechy
Numer katalogowy 12970
Model AWZ592
Zabezpieczenia Bezpieczniki polimerowe
Ilość wejść 2 szt.
Ilość wyjść 8 szt.
Filtr przeciwzakłóceniowy Nie
Typ złącza Wejście: gniazdo 2.1/5.5 mm / zacisk kablowy; Wyjście: Zaciski kablowe
Wymiary W=126 H=78+16 D=42 mm
Gwarancja 24 miesiące
Gwarancja dla firm 24 miesiące
Producent PULSAR
