KABEL ŚWIATŁOWODOWY ARAMID Z-XOTKtcdD 8J - 100m

  • Numer katalogowy: 12418K1
  • Producent: OPTIX
  • Model: Z-XOTKtcdD
  • Gwarancja: 24 miesiące
  • Gwarancja dla firm: 24 miesiące
  • Zastosowanie: Zewnętrzno-wewnętrzne / uniwersalne
  • Ilość włókien: 8
  • Rodzaj włókna: Jednomodowe

KABEL ŚWIATŁOWODOWY ARAMID Z-XOTKtcdD 8J - Odcinek 100m

Najważniejsze cechy:

Najważniejsze cechy:

  • lekka konstrukcja jednotubowa (~20kg/km)
  • duża giętkość i odporność na przeciąganie mimo niewielkiej średnicy (~5.5mm)
  • żel i konstrukcja blokująca wodę (WB)
  • powłoka HDPE
  • odporność na promienie UV
  • zakres temperaturowy -40°C – 70°C
  • maksymalne naprężenie instalacyjne: 1200N
  • Odcinek 500m

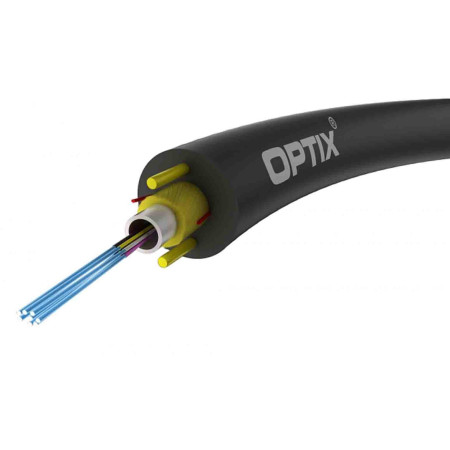

OPTIX kabel Aramid Z-XOTKtcdD

Lekka konstrukcja jednotubowa (~20kg/km), duża giętkość i odporność na przeciąganie mimo niewielkiej średnicy (~5.5mm), żel i konstrukcja blokująca wodę (WB), powłoka HDPE, odporność na promienie UV, zakres temperaturowy -40°C – 70°C, wzmocniony 2 prętami ARP (ø 0.5mm) / FRP (ø 0.4mm) oraz włóknami aramidowymi, całkowicie dielektryczny. Maksymalne naprężenie instalacyjne: 1200N.

Wszystkie włókna kabla posiadają kodowanie barwne zgodnie z standardem kodowania eia/tia-598. Tuba zawiera do 24 włókien światłowodowych i jest wypełniona żelem hydrofobowym dla ochrony włókien przed wpływem wilgoci i wibracjami. Kabel jest wzmacniany za pomocą włókien aramidowych. W celu zapewnienia dodatkowej wytrzymałości konstrukcyjnej zatopiono w zewnętrznej warstwie HDPE dwa pręty ARP lub FRP.

Dwie nitki zatopione w płaszczu ułatwiają zdejmowanie powłoki zewnętrznej kabla (ripcords). Kable są przeznaczone do instalacji w kanalizacji teletechnicznej pierwotnej i wtórnej metodami pneumatycznymi (wdmuchiwanie) i mechanicznymi (zaciąganie) oraz do instalacji napowietrznych na przesłach do 80m.

Opis

Opis

Specyfikacja

Specyfikacja

Wersja kabla1T12J
Całkowita ilość włókien12 szt
Waga22 kg/km (+/- 10%)
Średnica kabla5.3 mm (+/- 0.4)
Średnica tuby1.4/2.0 (+/- 0.15)
Element nośny / Wzmocnienie obwodoweWłókna aramidowe
Element wzmacniającyARP (2x0.5)
FRP (2x0.5)
Rodzaj i grubość powłokiHDPE 1.5 mm
Temp. podczas instalacji-10°C ~ +50°C
Temp. eksploatacyjna-40°C ~ +70°C
Min. promień gięcia tymczasowy / stały20D / 10D
Max. siła naciągu kabla (instalacyjna)1200N
Max. siła naciągu kabla (eksploatacyjna)600N
Odporność na zgniatanie500N (100x100mm) przez 60 sek.
Odporność na wielokrotne zginanie30 cykli [(20xD), 1kg]

Cechy
Numer katalogowy 12418K1
Model Z-XOTKtcdD
Gwarancja 24 miesiące
Gwarancja dla firm 24 miesiące
Zastosowanie Zewnętrzno-wewnętrzne / uniwersalne
Ilość włókien 8
Rodzaj włókna Jednomodowe
Typ włókna G.657A1
Producent OPTIX
