KABEL ŚWIATŁOWODOWY ARAMID Z-XOTKtcdD 12J - 100m

KABEL ŚWIATŁOWODOWY ARAMID Z-XOTKtcdD 12J - Odcinek 100m

Najważniejsze cechy:

• lekka konstrukcja jednotubowa (~20kg/km)
• duża giętkość i odporność na przeciąganie mimo niewielkiej średnicy (~5.5mm)
• żel i konstrukcja blokująca wodę (WB)
• powłoka HDPE
• odporność na promienie UV
• zakres temperaturowy -40°C – 70°C
• maksymalne naprężenie instalacyjne: 1200N
• Odcinek 100m

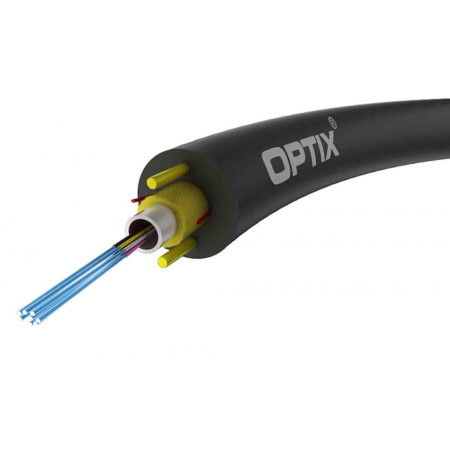

OPTIX kabel Aramid Z-XOTKtcdD

Lekka konstrukcja jednotubowa (~20kg/km), duża giętkość i odporność na przeciąganie mimo niewielkiej średnicy (~5.5mm), żel i konstrukcja blokująca wodę (WB), powłoka HDPE, odporność na promienie UV, zakres temperaturowy -40°C – 70°C, wzmocniony 2 prętami ARP (ø 0.5mm) / FRP (ø 0.4mm) oraz włóknami aramidowymi, całkowicie dielektryczny. Maksymalne naprężenie instalacyjne: 1200N.

Wszystkie włókna kabla posiadają kodowanie barwne zgodnie z standardem kodowania eia/tia-598. Tuba zawiera do 24 włókien światłowodowych i jest wypełniona żelem hydrofobowym dla ochrony włókien przed wpływem wilgoci i wibracjami. Kabel jest wzmacniany za pomocą włókien aramidowych. W celu zapewnienia dodatkowej wytrzymałości konstrukcyjnej zatopiono w zewnętrznej warstwie HDPE dwa pręty ARP lub FRP.

Dwie nitki zatopione w płaszczu ułatwiają zdejmowanie powłoki zewnętrznej kabla (ripcords). Kable są przeznaczone do instalacji w kanalizacji teletechnicznej pierwotnej i wtórnej metodami pneumatycznymi (wdmuchiwanie) i mechanicznymi (zaciąganie) oraz do instalacji napowietrznych na przesłach do 80m.

Opis

Specyfikacja

Wersja kabla	1T12J
Całkowita ilość włókien	12 szt
Waga	22 kg/km (+/- 10%)
Średnica kabla	5.3 mm (+/- 0.4)
Średnica tuby	1.4/2.0 (+/- 0.15)
Element nośny / Wzmocnienie obwodowe	Włókna aramidowe
Element wzmacniający	ARP (2x0.5)
	FRP (2x0.5)
Rodzaj i grubość powłoki	HDPE 1.5 mm
Temp. podczas instalacji	-10°C ~ +50°C
Temp. eksploatacyjna	-40°C ~ +70°C
Min. promień gięcia tymczasowy / stały	20D / 10D
Max. siła naciągu kabla (instalacyjna)	1200N
Max. siła naciągu kabla (eksploatacyjna)	600N
Odporność na zgniatanie	500N (100x100mm) przez 60 sek.
Odporność na wielokrotne zginanie	30 cykli [(20xD), 1kg]
