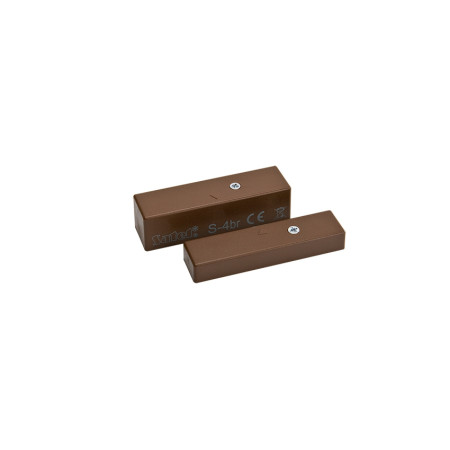

SATEL KONTAKTRON BOCZNY Z SABOTAŻ. S-4 BR (BRĄZOWA)

CZUJKA MAGNETYCZNA
MODEL: S-4 BR

OPIS PRZEDMIOTU

Czujka przystosowana jest do montażu wewnątrz pomieszczeń. Kontaktron należy montować na powierzchni nieruchomej (np. ościeżnica okna lub drzwi), a magnes na powierzchni ruchomej (np. okno lub drzwi). Nie zaleca się montażu na powierzchniach ferromagnetycznych oraz w pobliżu silnych pól magnetycznych i elektrycznych, gdyż może to skutkować wadliwym działaniem czujki.

SPECYFIKACJA TECHNICZNA

• Maksymalne napięcie przełączalne kontaktronu: 20 V
• Maksymalny prąd przełączalny: 0,02 A
• Wymiary obudowy: 58,5 x 16,5 x 15,2 mm
• Zakres temperatur pracy: -30…+55 °C
• Masa: 24 g
• Maksymalna wilgotność: 93 ±3%
• Oporność przejściowa: 0,15 Ω
• Minimalna liczba przełączeń przy obciążeniu 20 V, 20 mA: 360 000
• Materiał stykowy: Ru (Ruten)
• Odległość zamknięcia styków kontaktronu: 18 mm
• Odległość otwarcia styków kontaktronu: 28 mm
• Wymiary podkładki dystansowej pod kontaktron: 58,5 x 16,5 x 3,3 mm
• Wymiary obudowy magnesu: 58,5 x 14,7 x 8,3 mm
• Wymiary podkładki dystansowej pod magnes: 58,5 x 14,7 x 3 mm
