ELMES ODBIORNIK ST6H

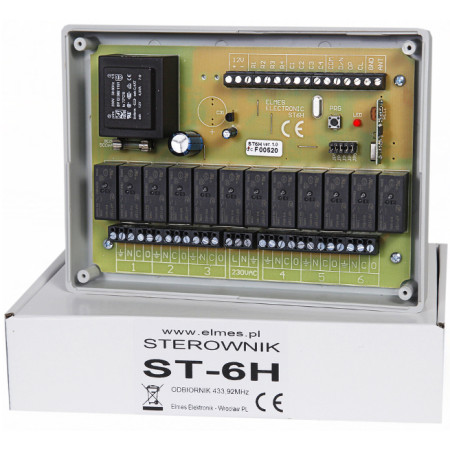

Odbiornik Elmes ST6H

Najważniejsze cechy

• Odbiornik superheterodynowy 433,92MHz
• Zasilanie 230VAC (4VA)
• Pamięć o pojemności maksymalnie do 32 pilotów
• Wejście do podłączenia zegara
• Wejścia do podłączenia do 16 wyłączników przewodowych
• Wyjścia przekaźnikowe: 12 x NO (6 silników), 16A/230VAC
• Zakres temperatur pracy od -20 do + 40°C
• Wymiary zewnętrzne: (d/s/w) 186/137/47mm

Opis

Sterownik przeznaczony jest do sterowania maksymalnie sześcioma roletami, do napędu których zastosowano rurowe silniki bezkomutatorowe 230VAC z wbudowanymi wyłącznikami krańcowymi. Rolety można sterować pilotem lub przewodowo: z użyciem wyłączników monostabilnych. Dzięki pełnej swobodzie konfiguracji można sterować każdą roletą z osobna, dowolnymi grupami rolet oraz wszystkimi roletami jednocześnie. Stosując kilka sterowników ST6H można zamykać i otwierać większą ilość rolet, także wszystkie na raz. Specjalne wejście pozwala podłączyć zegar lub inne, podobne urządzenie, które posiada wyjście typu zwarte/rozwarte.

sterownika ST6H możemy podłączyć maksymalnie 6 rolet. Przy większej ilości należy zastosować kilka sterowników. W obrębie danego sterownika rolety możemy w dowolny sposób pogrupować, np. 3-3, 2-2-2 itd. i sterować tymi grupami zarówno z wyłączników przewodowych, jak i pilota. Można również sterować każdą roletą z osobna. W tym systemie przewody do ST6H prowadzimy od każdej rolety (4 żyły) i każdego wyłącznika (3 lub 2 żyły).
