GENERATOR OBRAZU AHD/CVI/TVI FG-50HD

  • Numer katalogowy: 10468
  • Producent: INNY-D
  • Model: FG-50HD
  • Krótki opis: Generator obrazu umożliwia naniesienie danych z drukarki fiskalnej na obraz z kamery AHD/CVI/TVI
  • Gwarancja: 24 miesiące
  • Gwarancja dla firm: 24 miesiące

GENERATOR OBRAZU
FG-50HD
AHD/CVI/TVI

GENERATOR OBRAZU
FG-50HD
AHD/CVI/TVI

NAJWAŻNIEJSZE CECHY

  • Obsługa standardu AHD/CVI/TVI
  • Zasięg RS485 - 1200m

PRZEZNACZENIE

Urządzenie służy do nałożenia znaków alfanumerycznych na obraz z kamery.

FG-50HD obsługuje analogowe kamery CCTV w następujących standardach:

  • PAL,
  • AHD,
  • HD-CVI,
  • HD-TVI,

zarówno w rozdzielczości 720p jak i 1080p.

OPIS PRODUKTU

OPIS PRODUKTU

Urządzenie FG-50HD w połączeniu ze snifferem SNIF-42 umożliwia przechwytywanie danych wysyłanych z różnych urządzeń poprzez port RS-232 i umieszczanie ich w obrazie pochodzącym z kamer CCTV. Przykładami takich urządzeń mogą być np.: drukarki i kasy fiskalne, wagi, siłomierze, liczarki banknotów, rejestratory czasu pracy i inne, posiadające port RS-232 / RS-485.

Od strony sygnału wideo FG-50HD działa jako urządzenie przelotowe, posiadające wejście i wyjście sygnału. Pozwala to na wyświetlenie obrazu z kamery CCTV, z jednoczesnym umieszczeniem listy produktów rejestrowanych na stanowisku kasy fiskalnej. Urządzenie może służyć jako dodatkowe zabezpieczenie stanowiska sprzedaży. Umożliwia kontrolę wydawanych produktów zgodnie z wystawionym paragonem.

Dodatkowo FG-50HD może działać w trybie terminala znakowego i wyświetlać wszystkie ciągi znakowe odbierane z kontrolowanego urządzenia. Przykładem może być wyświetlanie wagi, temperatury, lub innych wielkości z dowolnego czujnika wyposażonego w RS-232 / RS-485.

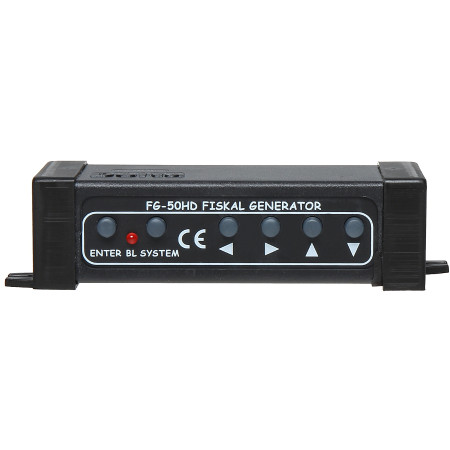

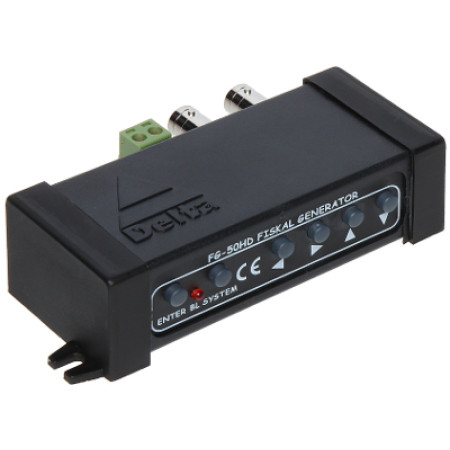

Konfiguracja i zmiana trybu pracy urządzenia realizowana jest za pomocą 6 przycisków służących do poruszania się po menu ekranowym, widocznym po podłączeniu urządzenia do odbiornika. Przyciski oznaczone strzałkami "góra", "dół" pozwalają na poruszanie się po menu ekranowym, przycisk "ENTER" umożliwia zmianę wybranego parametru i przechodzenie do menu podrzędnego/nadrzędnego, natomiast przycisk "SYSTEM" służy do ręcznego wyboru obsługiwanego systemu. Dioda wskazuje, że urządzenie znajduje się w trybie bootloadera umożliwiając aktualizację oprogramowania

SPECYFIKACJA TECHNICZNA

  • Obsługiwane standardy: PAL, AHD-M, AHD-H, HD-CVI - 720p / 1080p, HD-TVI - 720p / 1080p
  • Liczba wejść wideo: 1 x Gniazdo BNC
  • Liczba wyjść wideo: 1 x Gniazdo BNC
  • Zasięg RS-485: 1200 m
  • Wzmocnienie sygnału wideo: 0 dB
  • Maksymalna liczba znaków w jednej linii: 50
  • Maksymalna liczba linii: 40
  • Maksymalna liczba znaków na ekranie: 2000
  • Możliwość zmiany wielkości czcionki: TAK
  • Możliwość zmiany położenia napisów: TAK
  • Możliwość aktualizacji oprogramowania: TAK
  • Możliwość dodawania nowych protokołów: TAK
  • Blokada klawiatury: NIE
  • Generator krzyża: W opracowaniu
  • Scroll pionowy: W opracowaniu
  • Scroll poziomy: W opracowaniu
  • Zasilanie: 12 V DC / 200 mA (brak zasilacza w zestawie)
  • Współpraca: drukarki zgodne z POSNET, THERMAL, THERMAL (apteka) kasy fiskalne zgodne z POSNET (tryb "monitor transakcji") drukarki zgodne z ELZAB, ELZAB (apteka, kasa) drukarki fiskalne NOVITUS, NOVITUS (apteka) drukarki fiskalne Alcotector drukarki fiskalne Soehnle-professional drukarki zgodne z UPOS inne drukarki bazujące na powyższych protokołach liczarki banknotów (np. Detectalia NEWTON), tryb SORTER wagi obsługujące protokół cougar 8530, np. METTLER TOLEDO 8530 wagi AXIS rejestratory czasu pracy, np. EVR-2 Komunikacja za pośrednictwem magistrali RS-485
  • Tryby pracy: tryb terminala znakowego i wyświetlanie szesnastkowe
  • Waga: 0.095 kg
  • Wymiary: 100 x 62 x 28 mm
  • Gwarancja: 2 lata

Cechy
Numer katalogowy 10468
Model FG-50HD
Krótki opis Generator obrazu umożliwia naniesienie danych z drukarki fiskalnej na obraz z kamery AHD/CVI/TVI
Gwarancja 24 miesiące
Gwarancja dla firm 24 miesiące
Producent INNY-D
