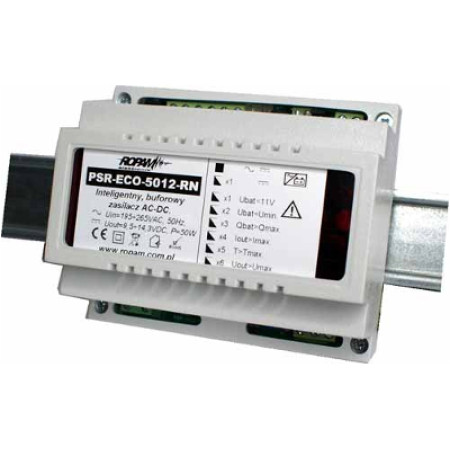

ROPAM ZASILACZ PSR-ECO-5012-RN

  • Numer katalogowy: 10094
  • Producent: ROPAM
  • Model: PSR-ECO-5012-RN
  • Napięcie zasilacza: 12 V
  • Natężenie zasilana: 3 A
  • Pin: Nie
  • Gwarancja: 24 miesiące
  • Gwarancja dla firm: 24 miesiące

ZASILACZ ROPAM
PSR-ECO-5012-RN

ZASILACZ ROPAM
PSR-ECO-5012-RN

NAJWAŻNIEJSZE CECHY

  • wysoka sprawność energetyczna, typowo 88% w pełnym zakresie pracy (zakres 88%-91%)
  • podwyższona separacja galwaniczna PRI/SEC: 3,5kV (inne zasilacze typowo: 1,5kV)
  • auto-kompensacji napięcia ładowania z wykorzystaniem czujnika temp. kompensacja temperaturowa +/- 3,3 [mV/°C/ogniwo] względem temperatury projektowej 20 °C.
  • konstrukcja i funkcje zgodne z PN-EN 50131-6, stopień 2 lub 3, zasilacz typ A
  • regulacja napięcia wyjściowego w trybie pracy jako zasilacz DC
  • montaż w dedykowanych obudowach z indeksem 'D' np. O-R4D

ZASTOSOWANIE

ZASTOSOWANIE

(aplikacje wymagające zgodność z normą PN-EN 50131-6, stopień 2,3 typ A):

  • zasilanie systemu NEO, NeoGSM, OptimaGSM
  • zasilanie systemów automatyki domowej
  • zasilanie oświetlenia LED 12VDC
  • zasilacze do systemów kontroli dostępu,
  • zasilacze do systemów telewizji przemysłowej
  • zasilanie systemów 12VDC

OPIS PRODUKTU

OPIS PRODUKTU

Zasilacze PSR-ECO bazują na nowoczesnych scalonych przetwornicach napięcia (zasilacze impulsowe SMPS- Switch Mode Power Supply). Pozbawione są elementów generujących największe straty energii: transformator separujący, niskonapięciowy prostownik, niskonapięciowy stabilizator. Zasilacz integruje trzy funkcje w jednym: zasilacz regulowany, ładowarka akumulatorów, UPS napięcia 12V/DC lub 24V/DC (patrz wersja).

MOŻLIWOŚĆ PRZEDŁUŻENIA GWARANCJI!

Funkcje i parametry zasilacza AC/DC, blok przetwarzania energii.

  • wysoka sprawność energetyczna, typowo 88% w pełnym zakresie pracy (zakres 88%-91%)
  • podwyższona separacja galwaniczna PRI/SEC: 3,5kV (inne zasilacze typowo: 1,5kV)
  • moc wyjściowa 50W dostępna w pełnym w zakresie warunków II klasy środowiskowej
  • moc całkowita 65W, zasilacz zbilansowany prądowo wewnętrznie
  • wersje w napięciem wyjściowym 12VDC i 24VDC, zasilacz bezprzerwowego napięcia z niskim poziomem szumów i tętnień
  • regulacja napięcia wyjściowego w trybie pracy jako zasilacz DC
  • elektroniczne i autonomiczne zabezpieczenia z automatycznym powrotem: przeciążeniowe OCP, przeciwzwarciowe SCP, temperaturowe OHP, nadnapięciowe OVP, podnapięciowe UVP
  • wysokiej jakości wszystkich elementów mocy
  • pasywne chłodzenie i niska emisja cieplna
  • testowanie 100% zasilaczy pod pełnym obciążeniem nominalnym
  • technologia automatycznego montażu SMT oraz THT w ramach dostępnej bazy materiałowej
  • wysoka odporność EMC i ESD dla klasy urządzeń przemysłowych a niska emisja jak dla urządzeń domowych
  • II klasa ochronności, bez obwodu PE
  • obudowa modułowa DIN 6M (ABS, UL94 V-0) oraz dedykowane obudowy naścienne

Funkcje i parametry obwodu ładowarki akumulatora.

  • ładowanie akumulatora dwufazowe: stało-prądowe i stało-napięciowe.
  • auto-kompensacji napięcia ładowania z wykorzystaniem czujnika temp. kompensacja temperaturowa +/- 3,3 [mV/°C/ogniwo] względem temperatury projektowej 20 °C.
  • elektroniczne i autonomiczne zabezpieczenia: przeciążeniowe OCP, przeciwzwarciowe SCP, podnapięciowe UVP i odwrotną polaryzacją akumulatora (RPP).
  • dynamiczny test i diagnostyka akumulatora przy pracy z obciążeniem
  • funkcja ochrony przed przeładowaniem uszkodzonego akumulatora: zaawansowany algorytm pomiaru wprowadzonego ładunku, jeżeli Qbat>Qmax a brak trybu stało-napięciowego ładowania to zasilacz wyłączy ładowanie, wystawi status awarii ale pozostawi akumulator jako źródło zasilania awaryjnego.
  • obsługa akumulatorów 12V ołowiowo-kwasowych (SLA lub AGM).

Status pracy zasilacza (nadzór) i komunikacja systemowa.

  • konstrukcja i funkcje zgodne z PN-EN 50131-6, stopień 2 lub 3, zasilacz typ A
  • mikroprocesorowa diagnostyka i kontrola pracy zasilacza
  • pomiar podstawowych parametrów zasilacza: napięcia, prądy, temperatura
  • testowanie i kalibracja 100% zasilaczy w procesie produkcji
  • wyjścia techniczne do raportowania stanu: stan AC, stan akumulatora oraz pozostałe awarie
  • magistrala EIA-485 w dwóch wersjach protokołu komunikacji: -RN: RopamNET i -BN BACNet (MS/TP, w opracowaniu).
  • nadzór i komunikacja z systemami NEO, NeoGSM, OptimaGSM (RopamNET)) oraz systemami automatyki BMS (BACNet).
  • optyczna sygnalizacja stanu pracy zasilacza z informacją o stanie zasilania i awariach (kody)
  • lokalna (zworki) lub zdalna (EIA-485) konfiguracja funkcji zasilacza

PROGRAMOWANIE:

  • program PARTNER GSM w zestawie z centralą

Cechy
Numer katalogowy 10094
Model PSR-ECO-5012-RN
Napięcie zasilacza 12 V
Natężenie zasilana 3 A
Pin Nie
Gwarancja 24 miesiące
Gwarancja dla firm 24 miesiące
Producent ROPAM
